电厂首站高温汽水管式换热器改造——蒙古国第四热电厂TES4

乌兰巴托是蒙古国首都及文化、科技、工业和交通中心，是蒙古具有浓郁草原风貌的第一大现代城市，城区280万人口。乌兰巴托冬季最低气温达－40℃，夏季最高气温达35℃。乌兰巴托市的气候温差悬殊，属大陆性高寒气候，乌兰巴托供热时间为9月15日至次年的5月15日，共8个月。乌兰巴托目前运行三个热电厂，均位于乌兰巴托市的工业区，供热规模分别为70MW、560MW、1220MW，总规模为1850MW。乌兰巴托供热系统，集中供热热化率约为50%，乌兰巴托供热主要参照前苏联的模式，供热系统为热电厂设首站，将蒸汽换为高温热水对外供热，住宅区及工业用户设换热站，二次网直接供至建筑采暖，工业用户自设换热站，首站属热电厂管理，乌兰巴托热力公司负责为工业、住宅和公共建筑供热的管网和供生活热水的管网。

第四热电厂为蒙古国最大的燃煤发电厂，建有8台5万机组，提供的电能和热能是维系当地居民生活的重要能源，它向蒙古国用电系统提供70%的电能，向乌兰巴托集中供热系统提供65%以上的热能。首站外供高温热水设计温度为150/70℃，实际供热温度为130/70℃，在小区或用户处设立换热站，换热站规模为1-24MW，设计供回水温度为105/60℃，实际供热温度为90/60℃，一次网采用分阶段变流量运行，二次网根据室外温度调节供水温度，阶段性的定流量运行。

集中供热是相对环保、节能、适合中国国情的暖通解决方案，也是目前国内最为主要的采暖模式。由于建设较早，设备陈旧，自动化程度低，经常出现故障，从而导致供热和供电中断，由于室外温度低，供热系统温差大，系统失调严重。2001年至2007年开始进行了全面改造，为解决输送能力不足及水力失调导致供热效果差问题，利用世界银行贷款进行系统改造，在一次管网增加加压泵站，增加管线输送能力，并在热电厂出口增加一条大管径管线，提高输送能力增加一倍以上。同时对二次侧进行改造，有条件的小区，以0.5万m2至1万m2住宅楼为单位设置混水站。混水系统改造后，消除了水力失调，供热效果良好。1999年至2008年间利用技术改造实现供热不断能力增大，单位电耗逐年降低，根据统计显示，年运行节电率达到20%。

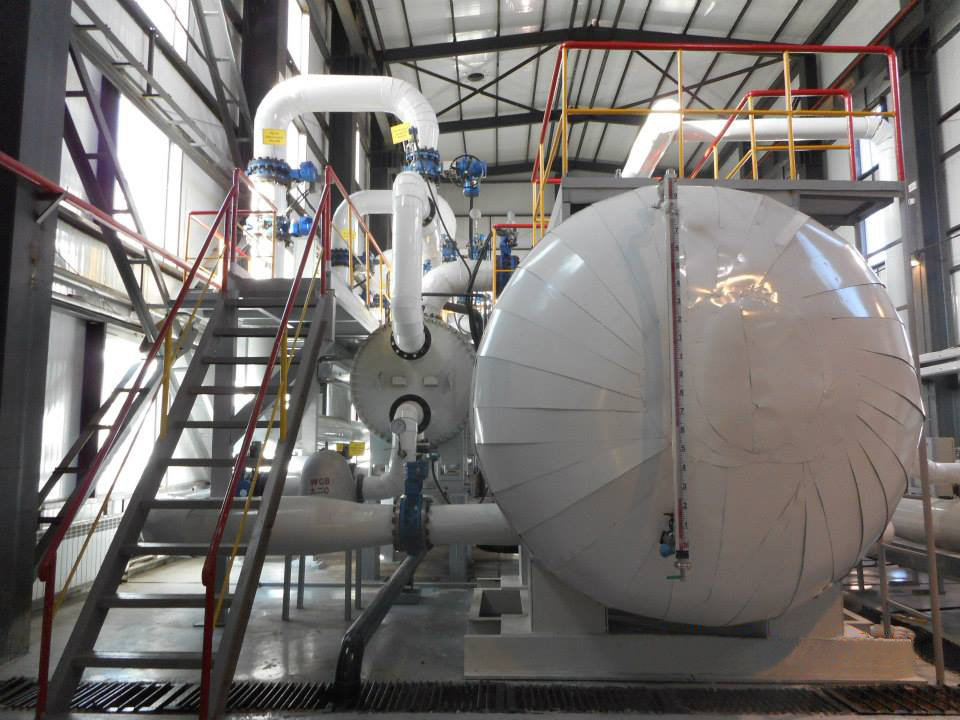

艾克森生产的可拆式换热器和ABJ系列机组已经在蒙古国大量广泛的应用在供热系统中，本次生产的6台AWPS120设备主要应用于电站的首站热网加热器，用350℃的高温蒸汽把70℃的水加热到135℃做为热网一次侧高温水。经过专业工程师设计选型，充分考虑了两侧温差大（200℃多度）和高温耐压的设计要求，我们选用了AWPS系列换热器，该系列最高承压达到60Bar，最高耐温600℃，同时我们也对换热设备冷凝水的回收系统提供合理化建议，能够大量降低运行费用，击败了包括美国T以及德国G等众多竞标方，得到用户的充分的认可。这也继张家口热电、新疆143团热电、华电新疆苇湖粱电厂之后又一个电厂首站高温换热器的应用。
